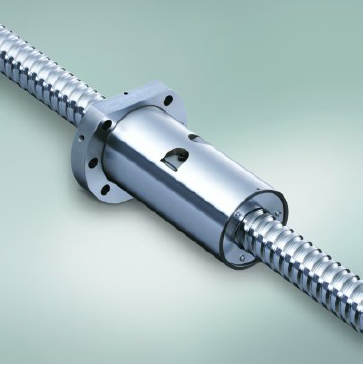

La serie HMD di NSK è formata da viti a ricircolazione di sfere con raffreddamento a chiocciola, progettate in modo specifico per lavorazioni ad alta velocità, con spostamenti fino a 120 m/min. È stato possibile aumentare il coefficiente di velocità d x n a 160.000 grazie a un innovativo sistema di ricircolazione. La serie HMD è stata scelta dall’azienda svedese Modig per il suo centro di lavoro RigiMill, che detiene il record mondiale di velocità di fresatura.
Sistema di raffreddamento viti a chiocciola
Raffreddando l'azionamento lineare attraverso la chiocciola nel punto in cui si genera il calore, si protegge il componente da aumenti di temperatura che potrebbero compromettere la precisione della lavorazione. Per sviluppare questo azionamento lineare con raffreddamento ottimizzato, NSK ha dovuto superare diverse problematiche di progettazione. Ad esempio, era necessario risolvere un problema causato dal raffreddamento, che induceva una contrazione del materiale nel corpo della chiocciola e influiva sul precarico della vite a ricircolazione di sfere. Dopo test approfonditi, i progettisti di NSK hanno realizzato un sistema di raffreddamento grazie al quale il livello di precarico non viene influenzato dal raffreddamento in qualsiasi fase dell'esercizio.
